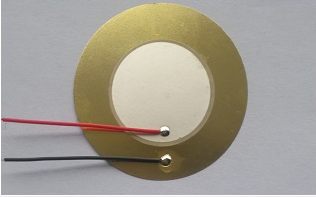

1、先来讲一讲蜂鸣片,蜂鸣片为银色的金属,如下图实物,有些不带焊接线缆,主要是靠两个振动板在通电的情况下,将电能转化为机械能,从而发生
蜂鸣片的发生原理如下,借助一下大神Amber_mon的解释:
压电蜂鸣片声音元件的声源主要来自压电振动板。压电振动板由一块两面印刷有电极的压电陶瓷板和一块金属板(黄铜或不锈钢等)组成。使用粘合剂,将压电振动板和金属片粘接在一起,这就是我们俗称的蜂鸣片。

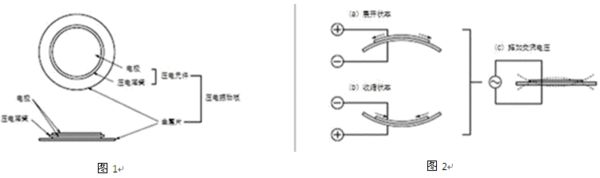

图2所示为压电振动板的振荡体系。 当在压电振动板的两个电极间施加直流电压时,由于压电效应,导致机械变形。对于形状扭曲的压电元件,其变形以辐射方向伸展。
压电振动板则沿图2(a)所示方向弯曲,而粘结于压电振动板的金属片不会伸展。相反,当压电元件收缩时,压电振动板则会沿图2(b)所示方向弯曲。因此,当交流电压穿过电极时,如图2(c)所示,图2(a)和图2(b)所示之弯曲就会交替重复发生,从而在空气中产生声波。
蜂鸣片一般而言,人的声频范围大约在20Hz到20kHz之间。人们最易听到的声频为2kHz到4kHz。因此,绝大部分压电声音元件应用在此声频范围内。

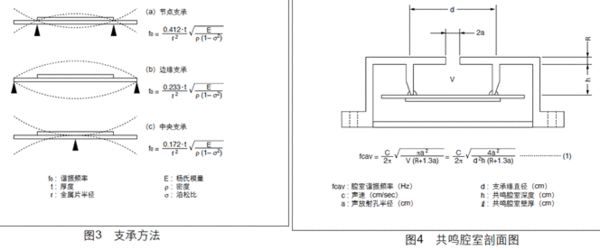

蜂鸣片一般而言,人的声频范围大约在20Hz到20kHz之间。人们最易听到的声频为2kHz到4kHz。因此,绝大部分压电声音元件应用在此声频范围内。同时,蜂鸣片谐振频率(f0)一般也选定在相同的范围内。如图3所示,谐振频率取决于支承压电振动板所采用的方法。如果压电振动板的形状相同,其数值将按照(a)、(b)和(c)的顺序变小。
但是,裸露的压电陶瓷片发声的效果是比较差的,因此需要有音腔,也就是共鸣腔,,压电振动板被安装在共鸣腔室内,以产生高声压(如图4)。利用公式(1)(赫尔姆霍茨公式),可以计算出图4中共鸣腔室的谐振频率(fcav)。由于压电振动板和共鸣腔室具有适当的谐振频率,分别为(f0)和(fcav),因此,可以通过控制两者的位置来增大特定频率下的声压和获得特定的带宽。
共鸣腔的直接效果是将声音的音量放大,也是就声音集中在一起发出,这和喇叭装腔体的效果是一样的,如果有兴趣,你拿一个没有音腔的喇叭,先放个音乐,发现声音很小,拿个纸板,围绕一圈喇叭,发现效果增大了很多,就是这个原理。
蜂鸣片的驱动电路
2、然后将蜂鸣器,蜂鸣器就是将蜂鸣片封装在一个腔体内的发生器件,分有源和无源,
有源和无源的区别是驱动上需不需要输出频率的脉冲发生,有源直接高低电平就能发声,无源需要输出一定频率的波形驱动发声。电路上两者可以兼容通用
3、驱动电路区别

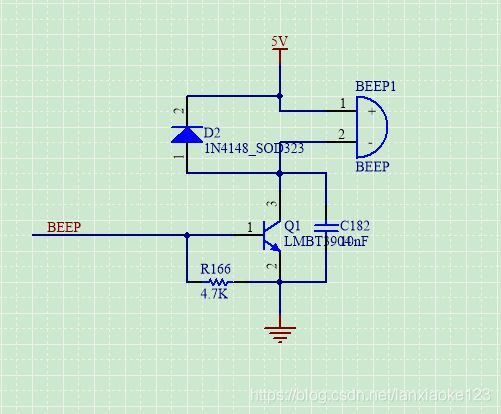

其实蜂鸣器和蜂鸣片从上面的分析也知道,都是同一类器件,所以驱动电路都是一致的,都是采用三极管去放大驱动,电路图如此类:
然而,。。。。。蜂鸣片如果你用这种方式驱动,基本只能听到 嘤嘤嘤的萝莉音了,哈哈哈,所以蜂鸣片一般都是升压驱动,就会用到升压电感,

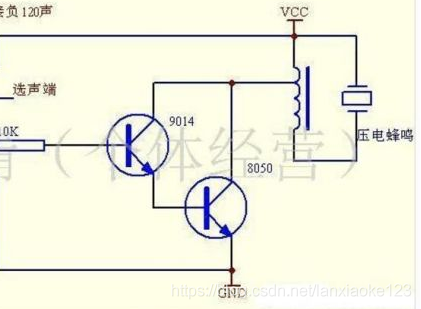

使用这种升压电感,配合下面的电路,就能达到蜂鸣片+音腔,制造出轰天响一样的报警声了,前提是频率设计正确。
